车内放电功能描述概述车内放电插座

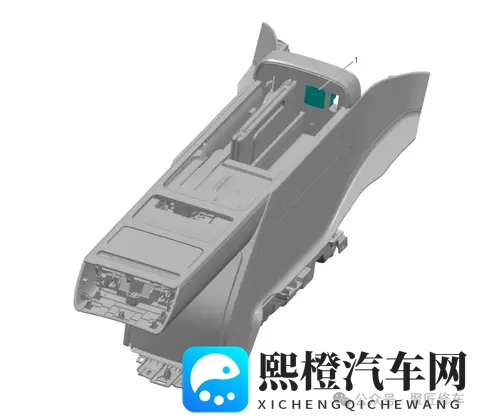

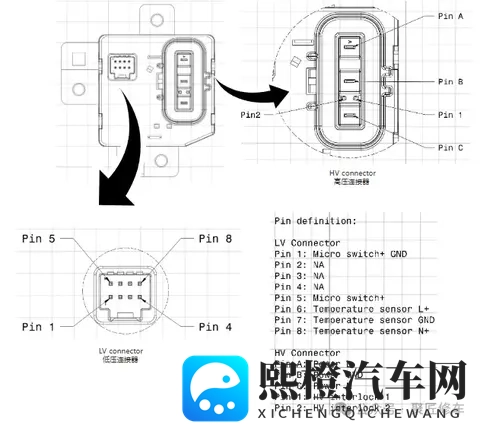

车内放电插座安装在二排扶手箱内，利用高压动力电池实现车内放电，电压为220V，放电功率为2.2kw。其接插件PIN脚定义如下：

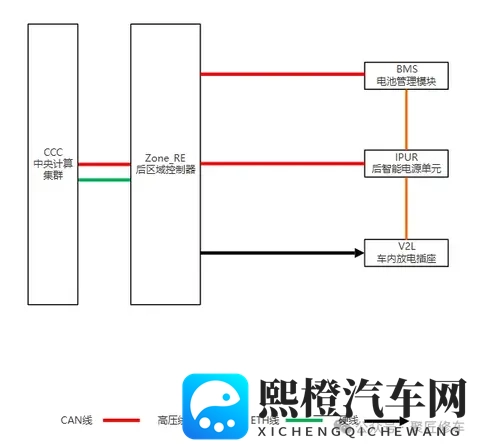

车内放电控制图：

当用户在中控屏上开启车内220V供电功能后，CCC检测到中控屏点击放电信号后发送放电请求给Zone_RE（后区域控制器），当Zone_RE收到车内放电请求后，请求BMS高压上电，并通知V2L准备放电，BMS完成上高压后，Zone_RE（后区域控制器）使能IPUR（后智能电源单元）OBC放电，用电设备接入V2L放电插座即开始放电。

BMS发送以下信号给Zone_RE：

IPUR发送以下信号给Zone_RE：

满足以下条件，Zone_RE使能充电：

如遇以下任一情况，Zone_RE将停止车内放电：
